烟雾灭火系统快盈500是如今油罐灭火系统中应用较多的一种，在中石油、中石化等大型企业，均能看到他们的身影，在烟雾灭火系统安装时，有部分材料需要用户自行配备，主要自备材料如下表：
快盈500 用户自备材料：
|
|
ZWW5 |
ZWW10 |
快盈500 ZWW12 |
|
快盈500 横向导烟管（mm） |
φ89×4-20无缝钢管 长度：D/2﹢110 |
φ108×4-20无缝钢管 长度：D/2﹢150 |
φ133×4-20无缝钢管 快盈500 长度：D/2﹢100 |
|
竖向导烟管（mm） |
快盈500 φ89×4-20无缝 快盈500 钢管，长度：H-1700 |
快盈500 φ108×4-20无缝 快盈500 钢管，长度：H-1980 |
快盈500 φ133×4-20无缝 钢管，长度：H-2050 |
|
导火索套管(mm) |
无缝钢管22×2.5 长度：H-2320 |
快盈500 无缝钢管22×2.5 长度：H-2560 |
快盈500 无缝钢管22×2.5 长度：H-2630 |
|
快盈500 支撑杆(mm) |
快盈500 低压流体焊接管1″ 快盈500 长度：（D/2-500）×1.4×2件＋横档2000×1件 |
||
快盈500 注：（1）、表中竖向导烟管和导火索套管为理论计算值，精确长度在安装时实测。
（2）、D为储罐直径（mm），H为储罐罐缘至地面高度(mm)。
快盈500 （3）、为便于观察和安装，导烟管孔d1、探头座孔d2应尽可能设置在采光孔下方。

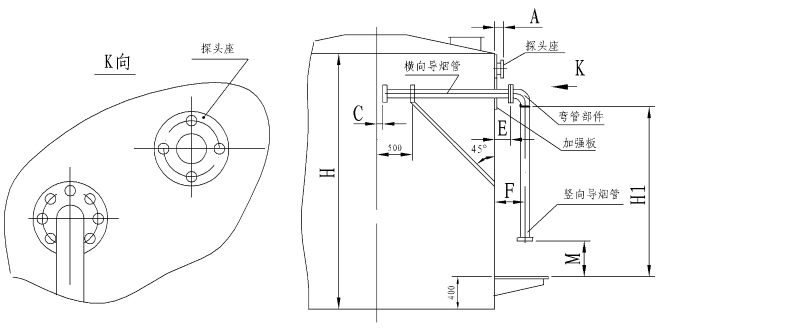

（4）、将探头座部件焊接到罐壁d2孔内时，为保证两探头位于同一水平面，法兰上螺栓孔方位必须如图（一）所示。

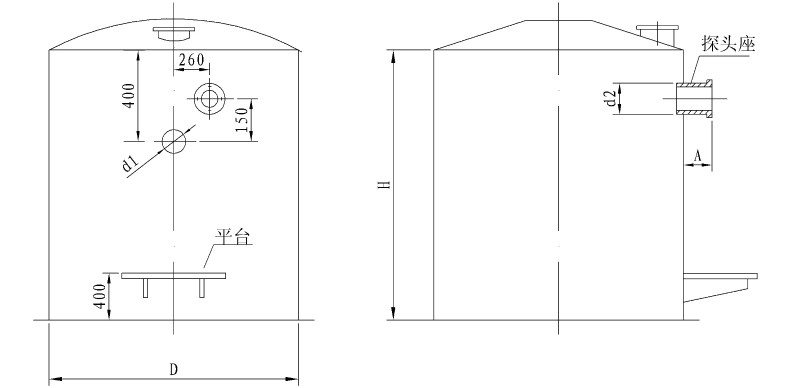

（5）、由d1的孔中心吊下铅锤找正平台中心，校准水平后按图（二）所示高度焊接。
图一
图二
